СЦ39 Зчіпка

СЦ39 Перехідний зчипний вузол мінітрактора (3 точка) під автомобільний причеп.

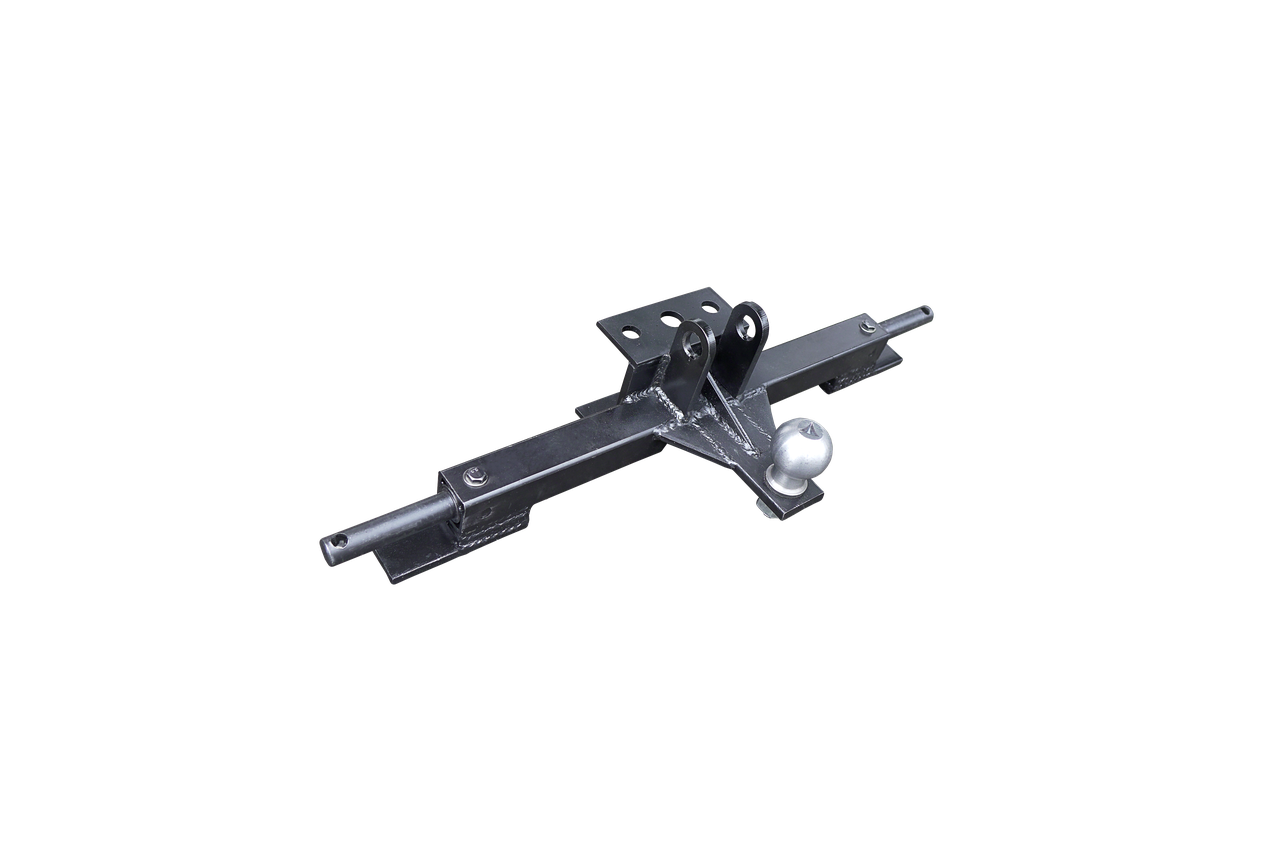

Перехідний зчіпний вузол СЦ39, за своєю конструкцією та призначенням є фаркопом для міні-тракторів.

Фаркоп для міні-тракторів (причіпний вузол СЦ39) має двосторонню конструкцію, з одного боку встановлений перехідник типу «куля» для підключення автомобільного причепа зі зчіпкою, розрахованою під кріплення типу «фаркоп», а з іншого боку одноточковий причіпний вузол типу «коробочка» зі стандартними розмірами для мототракторів та мотоблоків типу Zirka-61. Фаркоп виконує кілька функцій.

1. Служить перехідником для приєднання автомобільного причепа до міні-тракторів. При необхідності допустиме використання перехідника для агрегатування навісного обладнання з одноточковим кріпленням.
2. Забезпечує можливість приєднання автомобільного причепа і навісного обладнання з одноточковим причіпним вузлом до заводських мототракторів, які обладнані триточковою навісною системою нашого виробництва або серійного.

Для підключення до триточкової навісної системи трактора по краях корпусу фаркопа розміщуються два кріпильних пальця. Діаметр пальців – 22 мм, довжина – 120 мм. Діаметр отвору для шплінта – 12 мм.

Провушини для кріплення центрального талрепа триточкової навісної системи до фаркопа виготовлені з міцної сталі товщиною 10 мм. Діаметр отвору – 20,5 мм.

Фаркоп для міні-тракторів по крайніх точках кріпильних пальців має ширину 658 мм. Виліт від крайньої точки причіпної коробочки до кулі – 219 мм. Висота – 166 мм.

Вага фаркопа для міні-трактора – 7 кг.
